照明機器 LEDトンネル照明器具

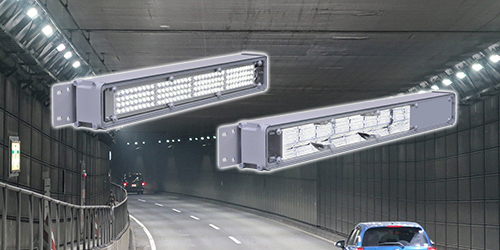

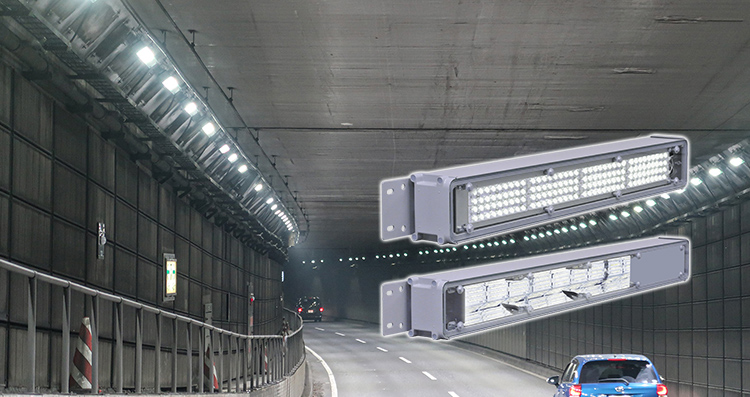

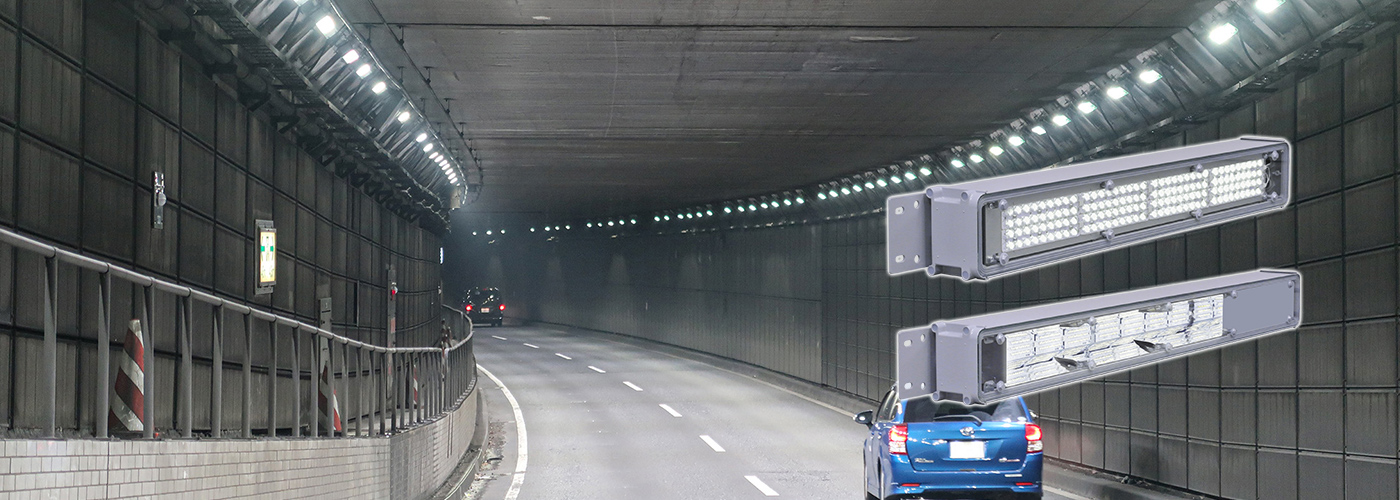

アルミ灯体を採用したコンパクトで軽量なLEDトンネル照明器具
- 「道路・トンネル照明器材仕様書・同解説(案) (一社)建設電気技術協会(平成30年版) 適合品
- アルミ製コンパクトボディ
- 器具開閉不要なシンプル構造
- コネクタ方式でワンタッチ結線
- 落下防止ワイヤー取付穴を標準装備
- 設計光束調整機能搭載(基本照明)
アルミを採用した小型・軽量ボディ

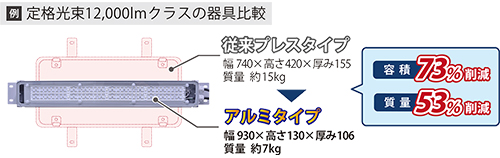

アルミ製の専用ボディにより従来のプレス器具に比べ小型・軽量化を実現。狭小トンネルや器具の設置場所が限られたトンネルに最適です。
シンプル構造で取付作業がしやすい

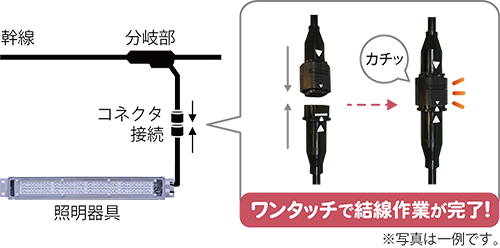

配線はコネクタ式*のため器具の開閉が不要。ワンタッチで結線作業が完了するため、作業時間を大幅に軽減できます。
*器具例のコネクタはお客様支給品を工場にて取り付けて出荷します。

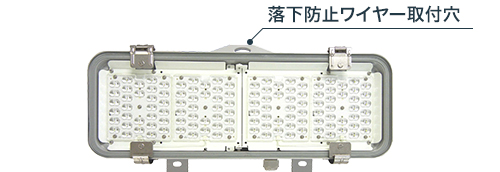

◆落下事故のリスク低減
全機種に落下防止ワイヤー取付穴を設けています。
設計光束調整機能により省エネ性の高い照明環境を実現

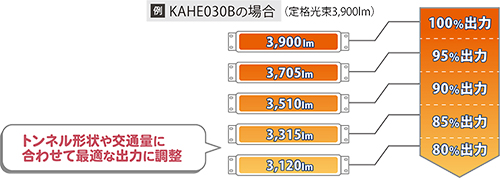

基本照明には器具光束を定格光束の80%まで5段階(5%毎)に出力調整可能*な機能を搭載。トンネル形状や交通量に合わせて最適な光束を選定でき、より省エネなトンネル環境の提供が可能です。
*工場出荷時に設定

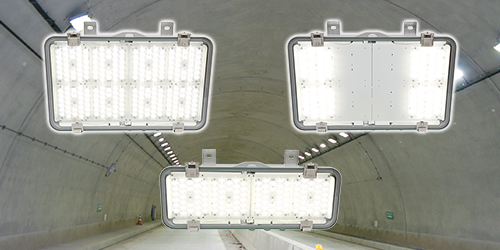

内部結線可能な施工性を考慮したアルミ製LEDトンネル照明器具
- 「LED道路・トンネル照明導入ガイドライン (案) (国土交通省平成27年3月) 適合品
- 「道路・トンネル照明器材仕様書・同解説 (一社) 建設電気技術協会(平成30年版) 適合品
- 器具内部の端子台で結線可能
- アルミ製小型・軽量ボディ
- 落下防止ワイヤー取付穴を標準装備
- 設計光束調整機能搭載(基本照明)
安全性と施工性を確保・内部結線可能
落下防止ワイヤーをアルミ灯体に直接固定できる専用構造としています。ガラスカバーは従来のプレス型灯具と同様、開閉できる構造です。配線作業は器具内部の端子台で行うため、既設ケーブルの流用も可能です。
小型・軽量と優れた省エネ性能
従来のステンレス型プレス型灯体から比重が軽く、放熱性が良いアルミ灯体を採用し、高効率化を実現しました。
設計光束調整機能により省エネ性の高い照明環境を実現
基本照明には器具光束を定格光束の80%まで5段階(5%毎)に出力調整可能*な機能を搭載。トンネル形状や交通量に合わせて最適な光束を選定でき、より省エネなトンネル環境の提供が可能です。
*工場出荷時に設定

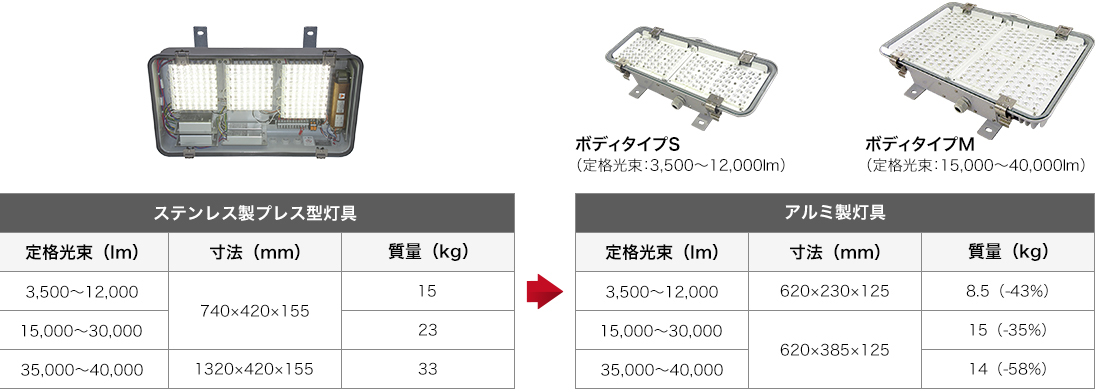

ステンレス製プレス型灯体との比較
器具の長さは、従来比16〜53%削減、質量は35〜58%削減しています。入口照明器具は、定格光束15,000〜40,000lmまで同一サイズです。
